中望CAD中怎么做葫芦三维模型_中望CAD中做葫芦三维模型教程

时间:2022-08-28 来源:网络 人气:

1、首先打开中望CAD软件,点击视图-前视按钮,将视图切换到前视图模式。

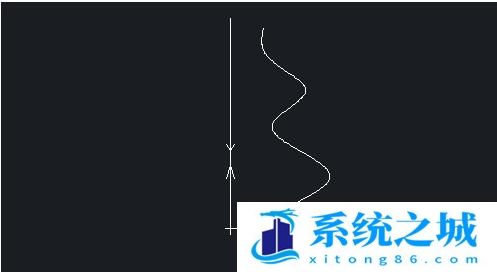

2、点击绘图-直线按钮,以坐标原点为第一点绘制一条竖直直线,点击绘图-样条曲线拟合按钮,绘制一条曲线。

中望CAD中怎么做葫芦三维模型

3、在命令窗口依次输入SURFTAB1和SURFTAB2,设置曲面的密度为20。

中望CAD中怎么做葫芦三维模型(1)

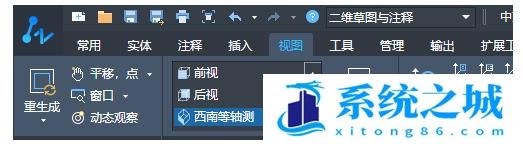

4、点击视图-西南等轴测按钮,将视图切换到西南等轴测模式。

中望CAD中怎么做葫芦三维模型(2)

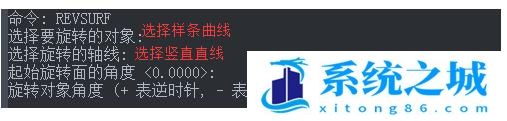

5、在命令窗口输入REVSURF命令。

中望CAD中怎么做葫芦三维模型(3)

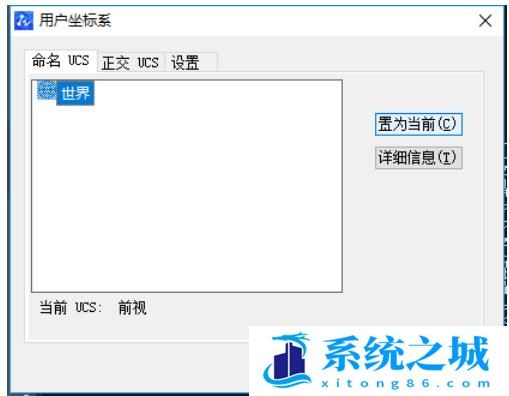

6、在命令窗口输入UCS,将坐标系恢复到世界坐标系。

中望CAD中怎么做葫芦三维模型(4)

7、点击绘图-圆按钮,以坐标原点为圆心,捕捉旋转曲面下方的端点绘制圆。

中望CAD中怎么做葫芦三维模型(5)

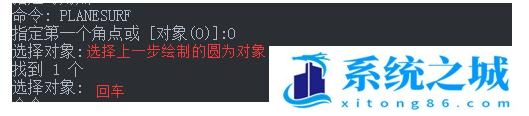

8、在命令窗口输入PLANESURF,执行“平面曲面”命令,以上一步绘制的圆为对象创建平面,最后就绘制出葫芦三维模型了。

中望CAD中怎么做葫芦三维模型(6)
