中望cad怎么画三维立体图_中望cad画三维立体图教程

1、首先打开中望CAD软件，在命令窗口依次输入SURFTAB1和SURFTAB2，设置曲面的线框密度为20。

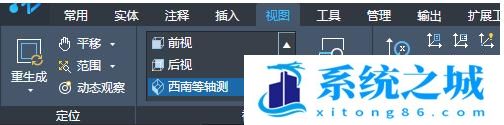

2、点击视图-西南等轴测，将视图模式切换到西南等轴测。

3、点击绘图-直线按钮，绘制一条端点坐标为{(-10，0)，(10，0)}的直线。

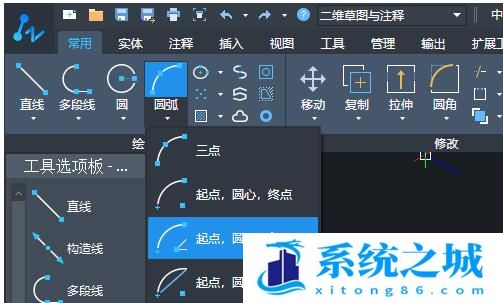

4、点击常用选项板中的圆弧-起点、圆心、角度按钮，启动圆弧命令。

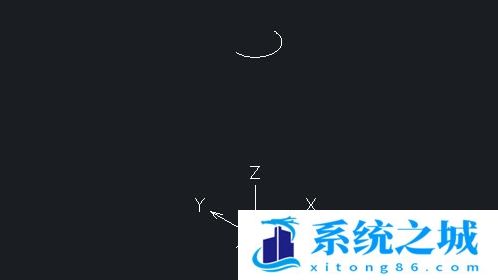

5、绘制圆心坐标为(0，0，90)，起点为(@-10，0)，角度为180度的圆弧。

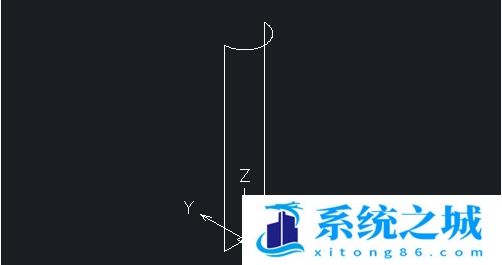

6、点击绘图-直线按钮，连接直线和圆弧的两侧端点。

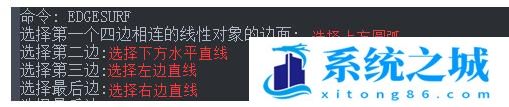

7、在命令窗口输入EDGESURF，执行边界曲线命令。

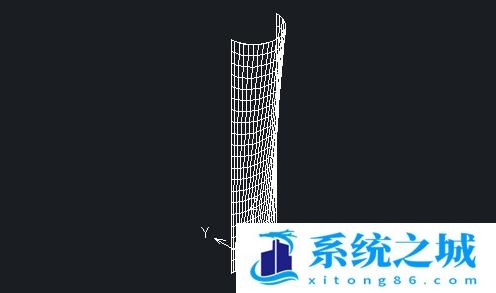

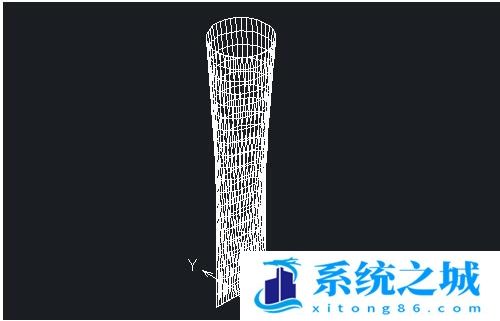

8、上述命令结束：

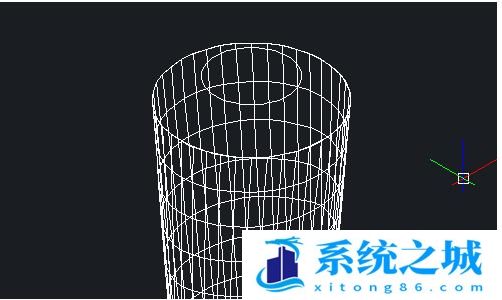

9、点击工具选项板中镜像按钮，将上一步创建的曲面以步骤2绘制的水平直线为镜像线进行镜像。

10、点击绘图-圆按钮，绘制一个圆心坐标为(0，0，90)，半径为10的圆;再次执行圆命令，绘制一个圆心坐标为(0，0，93)，半径为5的圆。

11、在命令窗口输入RULESURF，依次选择上一步绘制的圆为对象创建直纹曲面。

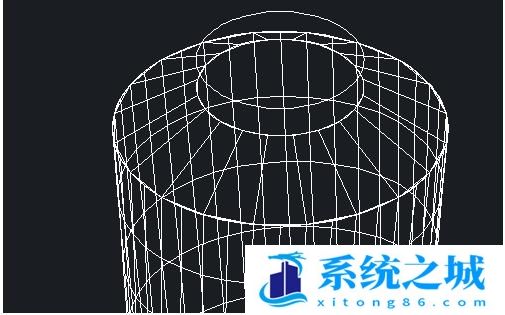

12、执行上述操作：

13、点击绘图-圆按钮，绘制一个圆心坐标为(0，0，95)，半径为5的圆。

14、在命令窗口输入RULESURF。

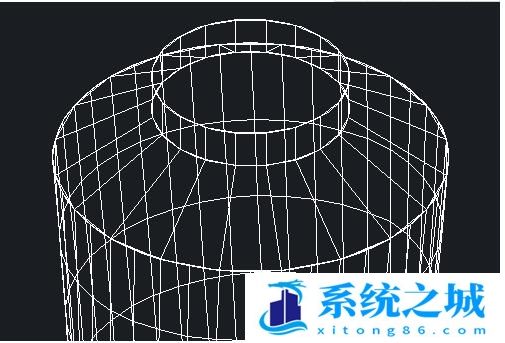

15、执行上述操作：

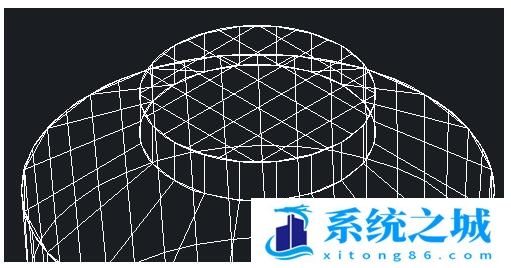

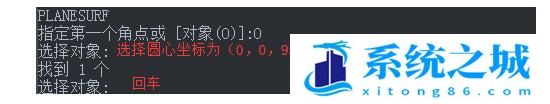

16、在命令窗口输入PLANESURF，命令窗口显示操作：

17、执行上述操作：

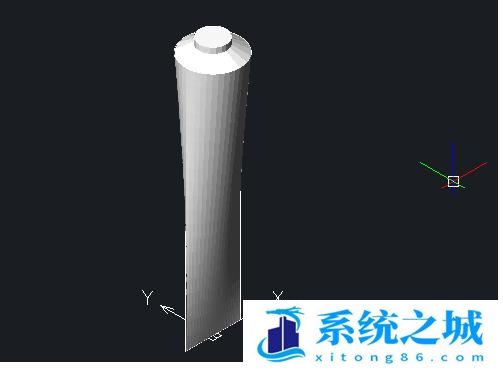

18、在CAD中将视觉样式切换为平面着色：
