中望CAD怎么测量不规则曲线的长度_中望CAD测量不规则曲线的长度方法

时间:2022-08-28 来源:网络 人气:

1、首先打开中望CAD软件,打开相应的图形文件,这里有直线段与曲线,

2、在命令行中输入PE指令,合并这些直线与曲线,使它们成为一段完整的曲线,按下回车键确认。根据命令行出现的指示再输入M指令,选择所有对象,按下回车键。在是否将线和圆弧转换为多段线的提示下输入Y,按下回车键。选择精度值,按下回车键确认。

3、在“输入选项”提示下,输入J指令,按下回车键确认。

中望CAD怎么测量不规则曲线的长度

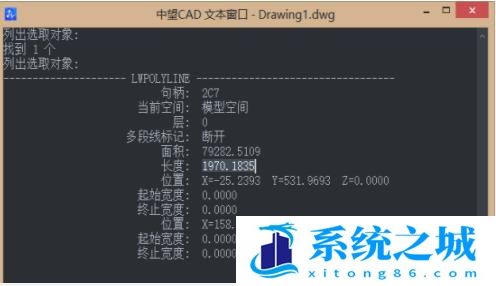

4、合并之后,图形就是一个整体了,在CAD软件的命令行中输入LI指令,按下回车键,就得出整段曲线的长度了。
