CAD中复杂的图形怎么表达清楚？
时间：2022-09-10 来源：网络 人气：
方法/步骤
第1步
打开cad，第一件事创建新的线型、标注样式，画出中心线
第2步

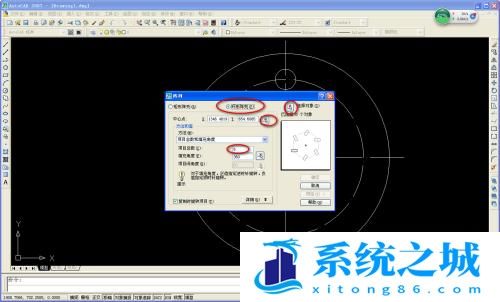

根据零件画出相应的外圆轮廓线，接下来就是画出15的孔，因为孔一圈有六个，所以我们画出一个后需要对圆进行阵列，我们要选择如图所示的选择键，打开如图，根据图中红色标记的部分进行选择，确定
第3步
外圆轮廓确定后就需要画它零件的剖视图了，首先还是先画出零件的外轮廓，接着画出零件的内部结构，如图所示
第4步

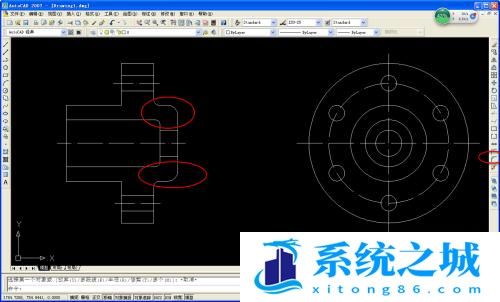

零件外部棱角需要倒圆角，选择红色标记出的倒圆角键，输入R确定，输入所需倒圆角的半径值，再选择要倒圆角的边，确定，如图所示就算完成了
第5步

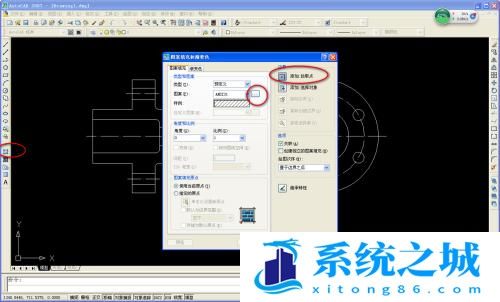

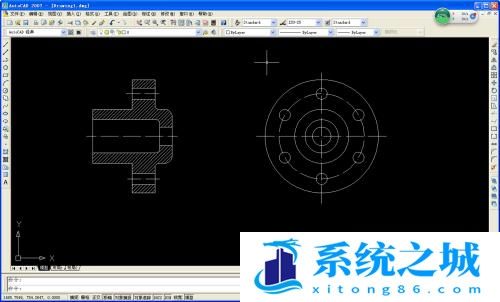

这时候要对剖面进行打剖面线，选择剖面线键（图中最左边的红色标记处），打开如图所示对话框，选择剖面线类型，再选择需要打剖面线的区域（该区域必须是密闭的空间），确定如图
第6步

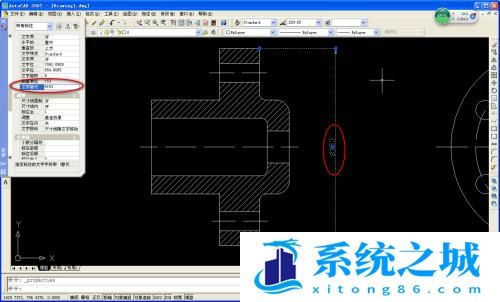

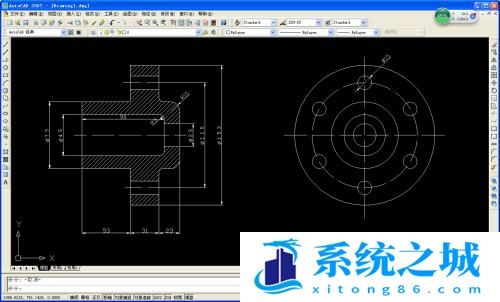

最后就是进行标注了，当我们在标圆直径的时候，你会发现标注的尺寸不能够体现出是圆，这时候就需要对尺寸进行修改，双击尺寸弹出尺寸属性对话框，选择如图所示的文字替换，输入需要的尺寸，确定，这样就算完成了，同样的方法，更改其他的尺寸，最后如图所示
作者 系统之城
