CAD怎么创建于附着图块属性？
时间：2022-09-10 来源：网络 人气：
方法/步骤
第1步

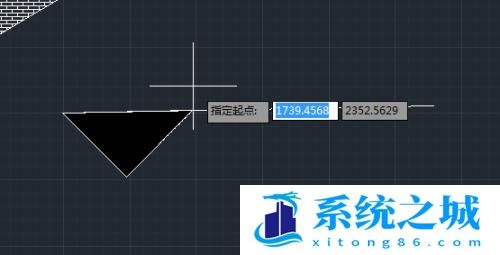

选择【直线】和【图案填充】选项，绘制出标高符号。
第2步

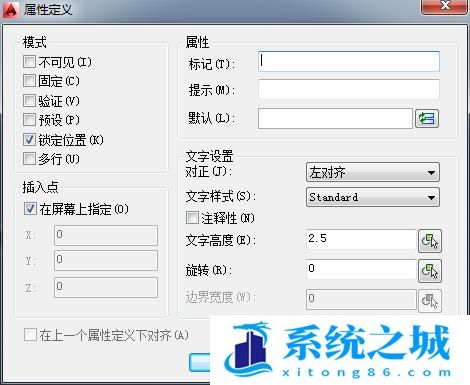

选择【插入】》【块定义】》【定义属性】选项，打开【属性定义】对话框。
第3步

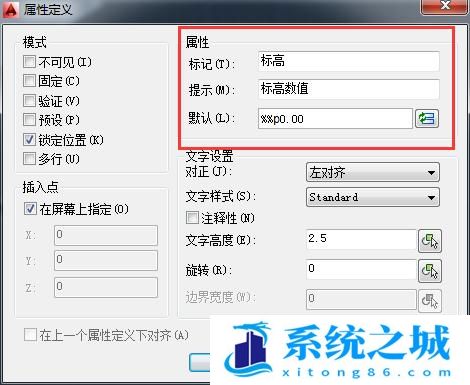

在【属性】选项组中【标记】文本框中输入【标高】，然后在【提示】文本框中输入【标高数值】，并在【默认】文本框中输入“%%p0.00”。
第4步

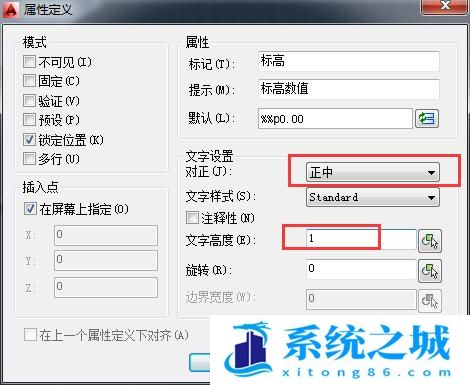

在【文字设置】选项组中的【对正】下拉列表中，选择【正中】选项，然后在【文字高度】文本框中输入【1】。
第5步

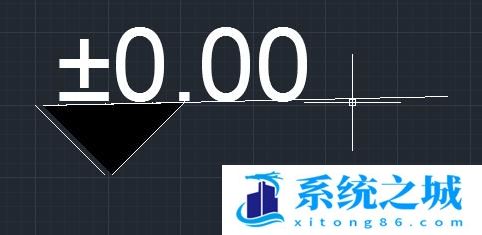

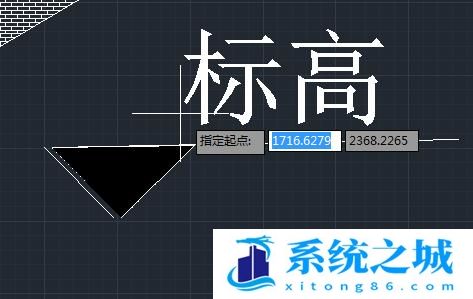

设置完成后单击【确定】按钮，在绘图区中指定插入点。
第6步

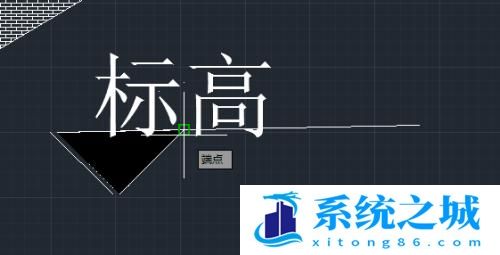

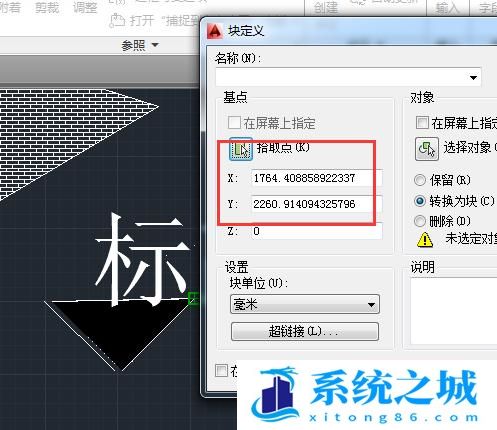

选择【创建块】选项，在打开的【块定义】对话框中单击【拾取点】按钮，指定标高图块的基点。
第7步

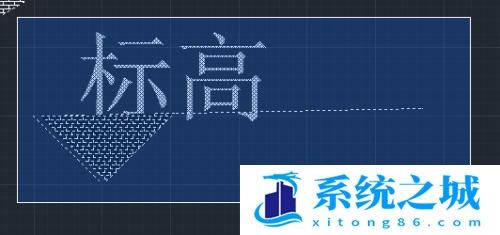

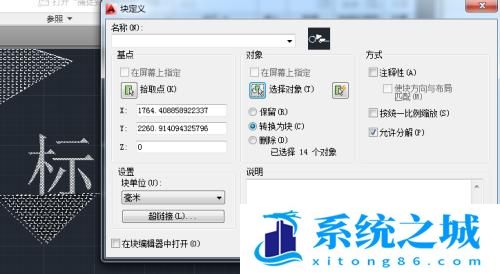

单击【选择对象】按钮，框选标高图形，按回车。
第8步
在【块定义】对话框中，单击【确定】完成创建。
第9步

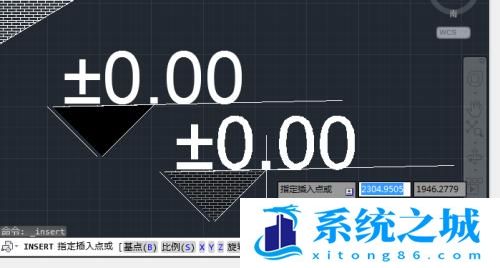

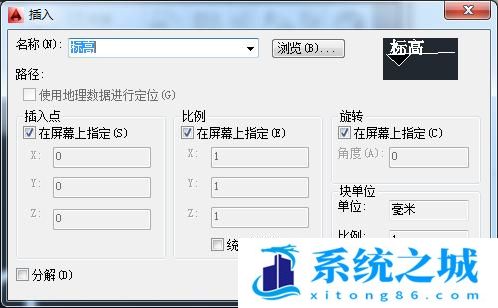

接着选项【插入块】即可选择刚设置的标高图块。
