AutoCAD2016如何管理图层 一文看懂CAD2016图层操作入门指南

AutoCAD2016图层如何管理？CAD2016图层新建、删除、修改颜色、锁定？在三维制作软件AutoCAD2016中，图层是不可缺少的一个元素，可以说，CAD2016入门教程少不了图层。图层是PS和CAD制作中的重要一环，图层如何操作呢？小编带来CAD2016图层入门操作指南，看了就懂得图层的管理了。

什么是CAD图层？

例如，在画人像的时候，我们可以把头发、衣服、首饰等所有对象全部画在一张白纸上，而事实上我们在日常生活中也常常这么去做。但其实我们还有一种更好的办法，那就是选用几张完全透明的纸，分别把头发、衣服、首饰绘制在不同的透明纸，只要位置关系正确，当我们将这些分别绘制有头发、衣服、首饰等图像的透明纸叠加在一起时，就可以得到一幅完整的人像画。

这种分层绘画有许多好处，比如，如果您想更换发型，您只需修改画有头发的那层透明纸即可。CAD中的图层就好比这一层层透明纸，您可以将不同的对象绘制在指定的图层上。比如，可将所有的填充线绘制在起名为“填充”的图层上，当不需要看到填充效果时，直接关闭“填充”图层，就可以快速隐藏所有填充线。

AutoCAD2016如何添加图层

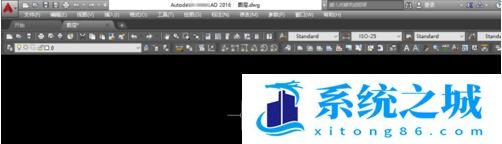

1、打开CAD2016软件。创建一个文件（比如文件名：图层）。

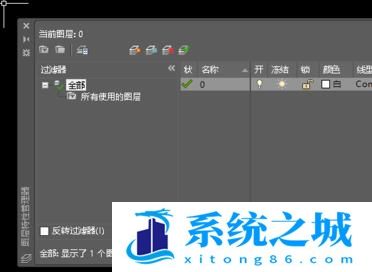

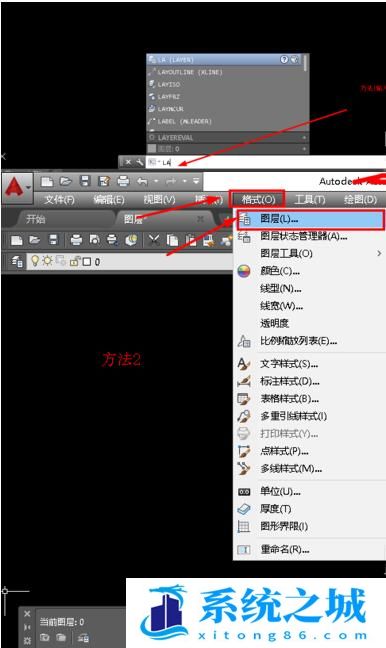

2、在命令栏输入”LA“打开”图层特性管理器“。（也可以单击工具栏中的”格式“，在弹出的快捷项选择“图层”。

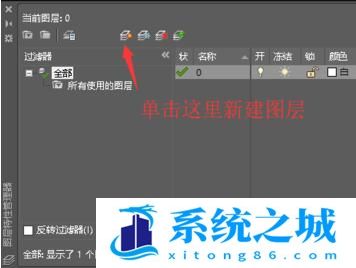

3、按下图，单击“添加图层”。

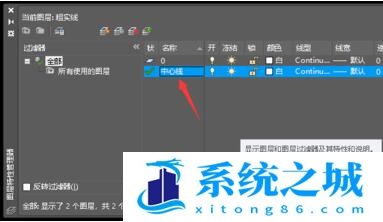

4、按下图，在名称栏输入图层名称（如：中心线）。（双击名称栏就可以输入了）

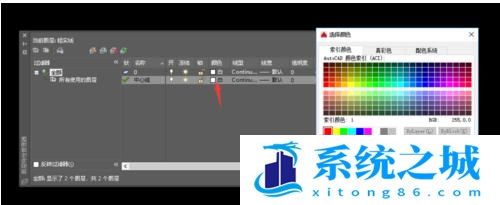

5、按下图，在再单击颜色栏，弹出颜色选项，选择“红色”，单击“选择颜色”对话框中的“确定”。

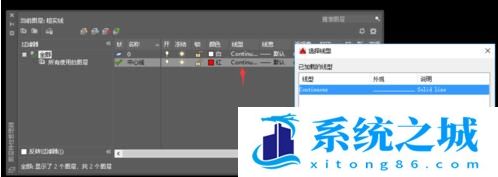

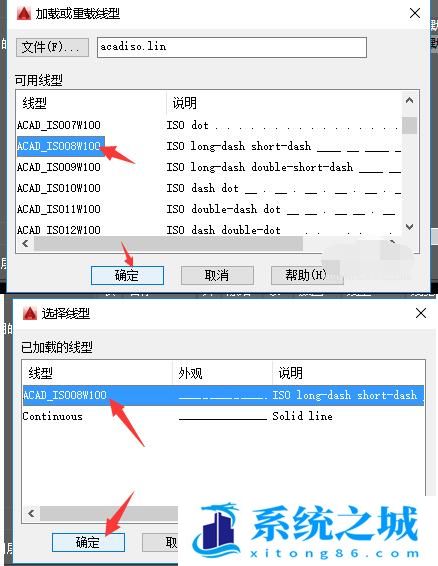

6、按下图，单击线型栏，在弹出的“选择线型”对话框单击“加载”。在弹出的“加载或重载线型”对话框选择“ACAD_IS008W100“线型。单击“加载或重载线型”对话框中的”确定“。返回到”选择线型“对话框，选择刚才加载的“ACAD_IS008W100”线型。单击”确定“。

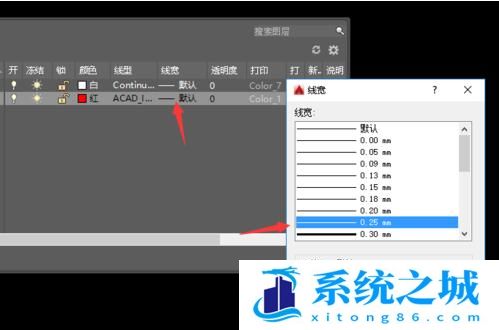

7、按下图，单击线框栏，选择0.25mm线框，单击”线框“对话框中的“确定”。

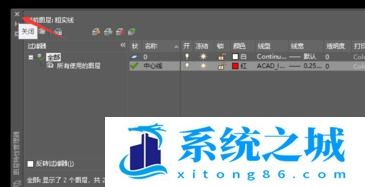

8、单击”图层特性管理器“中的”关闭“按钮。完成图层的添加。（其它的图层如，粗实线，细实线，虚线，标注层按此方法添加）

AutoCAD2016图层基础操作

一、图层特性管理器

在CAD中，可以通过图层特性管理器来完成所有图层操作，下面介绍图层特性管理器的一些基本操作。

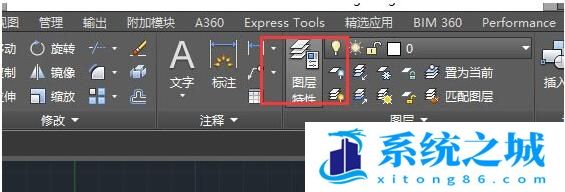

1、单击“图层特性”按钮，打开“图层特性管理器”。

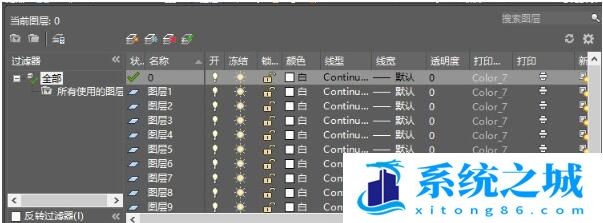

2、CAD会将当前图纸中所有图层列于“图层特性管理器”窗口中。从下面的截图可以看到，当前图纸中使用了多个图层，设计者显然用图层来管理不同类型的图形。

以下是图层特性管理器中最常用的图层设置。单击图标以启用和禁用设置。

关闭图层。在您工作时，请关闭图层以降低图形的视觉复杂程度。

冻结图层。您可以冻结暂时不需要访问的图层。冻结图层类似于将其关闭，但会在特大图形中提高性能。

锁定图层。若要防止意外更改这些图层上的对象，请锁定图层。另外，锁定图层上的对象显示为淡入，这有助于降低图形的视觉复杂程度，但仍可以使您模糊地查看对象。

设置默认特性。您可以设置每个图层的默认特性，包括颜色、线型、线宽和透明度。创建的新对象将使用这些属性，除非您替代它们。稍后将在本主题中阐述替代图层特性。

二、新建、删除和置为当前

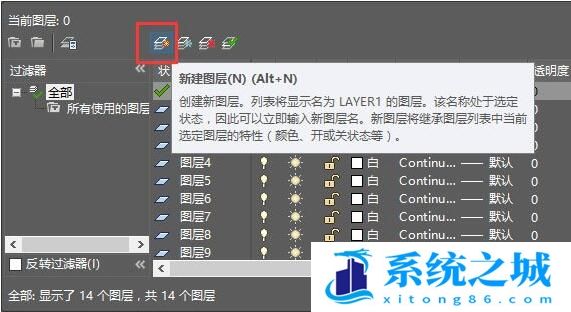

1、单击“新建”按钮，可以新建图层。

将所有图形绘制于同一个图层上不是一个良好的绘图习惯，尤其是初学者，应该尝试利用图层对不同类型的图形进行分类，以方便后期的管理和修改。虽然在CAD中，图层的数量不受限制，但并非图层越多越好，图层过多，反而成为图纸管理的累赘。至于设置多少图层合适，行业中没有权威的界定，读者可在实际设计过程中逐渐总结和积累经验。

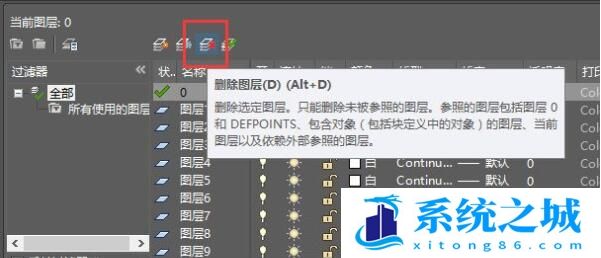

2、在列表中选中图层后，单击“删除”按钮，可以删除选中的图层。不过需要注意的是，在CAD中，只能删除空图层，也就是图层上没有任何图形对象的图层。

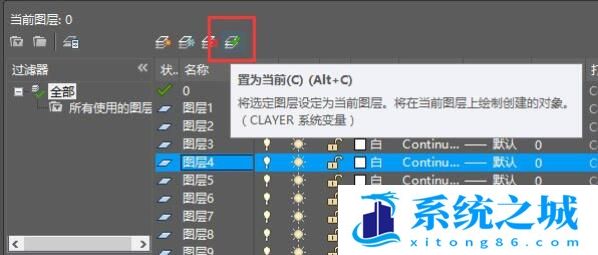

3、选中某一图层，并单击“置为当前”，则后续所有绘制的图形将默认被放置到该图层上。

由此可见，当需要切换绘制图层时，我们可以用此方法将目标图层置为当前图层即可。还可以在主界面的图层列表中选择图层来设置当前层，或者将选定对象的图层设置为当前层。

三、设置图层属性

图层的设置有很多属性，除了图名外，还有颜色、线形、线宽等。我们在设置图层时，就要定义好相应的颜色、线形、线宽。

1、打开和关闭图层

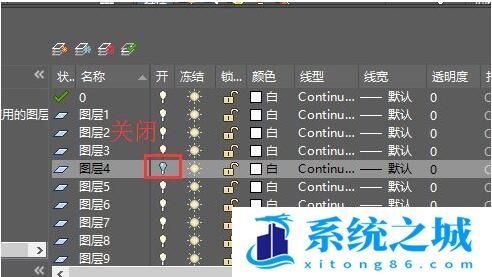

下图中的小灯泡图标是图层开关，单击该图标可以循环地打开或关闭图层，对于被打开的图层，其上所有图形对象均为可见；对于被关闭的图层，其上所有图形对象将被隐藏。

2、锁定和解锁图层

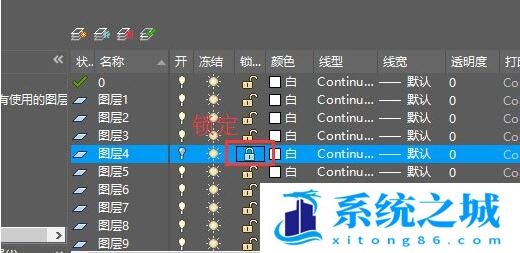

下图中锁状图标为图层锁定开关，单击此图标可循环地锁定或解锁图层。

只有在解锁的情况下才能对图层进行编辑，图层锁定后，将不能对图层进行任意编辑操作。

3、修改图层颜色

可能您会有这样的疑惑：不是说图层是透明的么，怎么会有颜色？其实，这里指的是图层上部分对象的颜色，而并非图层本身的颜色。至于为何说是“部分对象”，您将会在“利用图层控制对象属性”一节中找到答案。

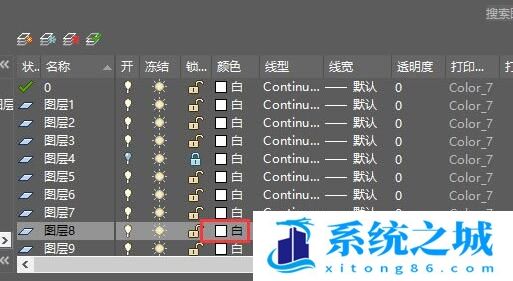

下图中光标指示的“色块”是图层颜色修改按钮，此外，该“色块”还指示了对应图层所使用的颜色。

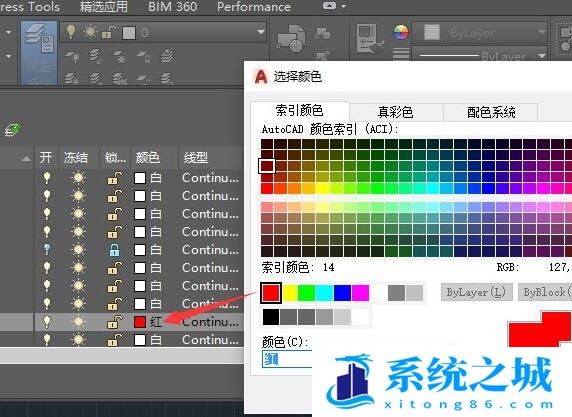

单击“色块”后，会弹出颜色选择面板，在面板上选择相应的颜色，单击“确定”按钮，即可完成图层颜色的修改。

CAD中设置图层有什么好处

合理利用图层，可以事半功倍。绘图前，应预先设置一些基本层。每层都有自己的专门用途，这样做的好处有：

1、图层可以快速的只查看在某图层上的图形

2、图层可控制是否打印

3、可以在不同的图层中设置不同的线形，线宽，颜色，例如你所画的图可以设置一个图层，尺寸标注设置一个图层，中心线设置一个图层，这样你就不需要在画图和尺寸标注中来回选择不同的线形及颜色了，可以使你更方便的画图 。

4、与布局相结合，方便图形文件的管理出图。主要是按便于出图来设置图层。比如一个房屋的图纸，将建筑的内容放在建筑层，水道的放在水道层，电气的放在电气层，等等。

再分别设置各专业的不同布局，如电气布局中，将建筑及电气以外的图层冻结（当前视口），再配合电气的打印样式表（电气有关的线型按宽度要求设置，建筑线型设为细实线），就可打印出电气的图纸。其他同样处理。好处是显而易见的，各专业的图线在同一个绘图文件中，达到最大的共享。且不会出现一个专业作出修改，其他专业没有同步修改的现象。

5、与二次开发相结合，便于二次开发时调用和管理图层。

6、机械设计可将总图放在一个图层，不同的部件放在不同的图层，这样对绘图和出图也极为方便。

CAD图层0图层是什么

很多同事喜欢在0层上画图，因为0层是默认层，白色是0层的默认色，因此，有时候看上去，显示屏上白花花一片。这样做，绝对不可取。0层上是不可以用来画图的，那0层是用来做什么的呢？是用来定义块的。定义块时，先将所有图元均设置为0层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。
