大家好,CAD软件中提供了多种三维实体的显示形式,二维线框、三维线框、三维消隐等等,所以CAD三维实体怎么更改视觉样式呢?新手不熟悉的话,可以看看下面的教程。
首先我们打开CAD软件(以下步骤各版本CAD均通用)
打开如图所示已经绘制好的三维图形

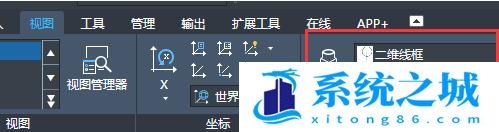

点击菜单栏【视图】选线卡,找到【视觉样式】选项板

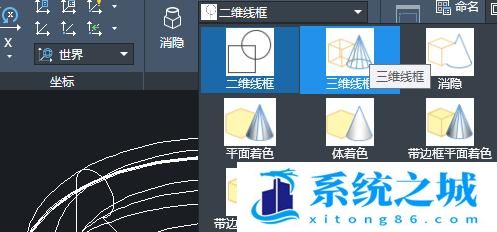

点击“二维线框”右边的下拉按钮,可以看到多种视觉样式

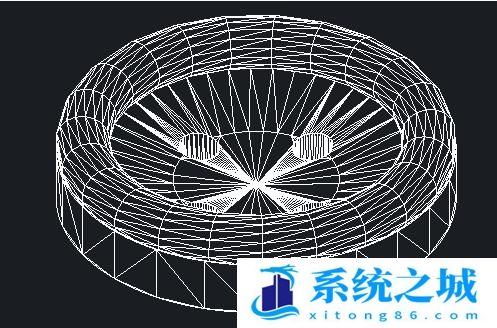

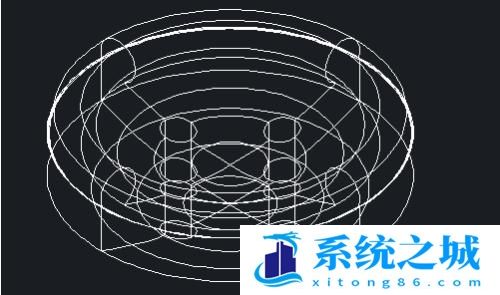

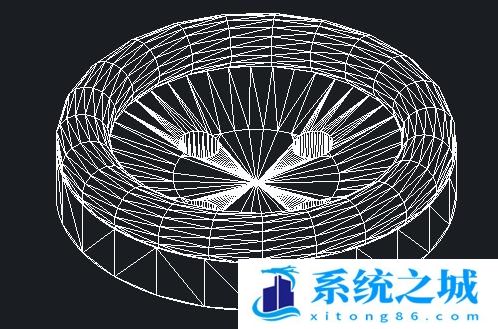

二维和三维线框样式可以表达模型的内部结构,在二维线框样式下,光栅和OLE对象、线型和线宽都是可见的;而在三维线框样式下,光栅和OLE对象、线型和线宽时不可见的;如图所示是三维线框样式下的图形
线框样式可以表达模型的内部结构,如果要形象的展示模型的效果,则可以切换成其它模式,以下是在CAD中各种样式下的纽扣图形效果

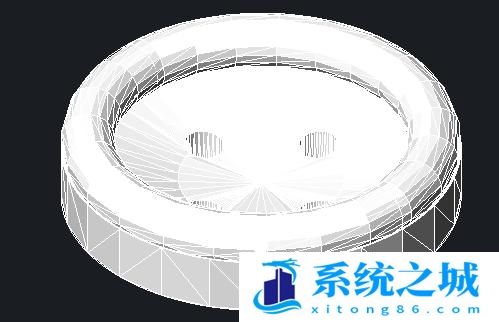

消隐
平面着色

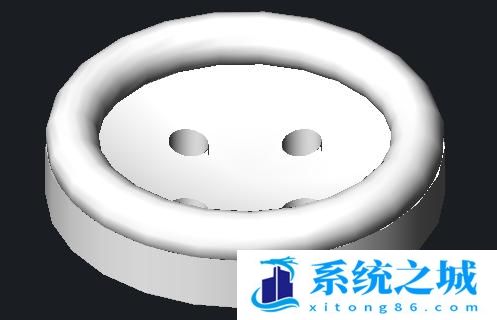

体着色
带边框平面着色

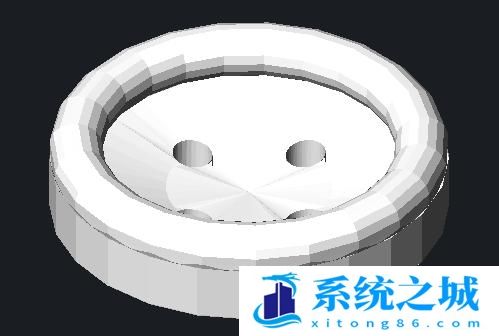

带边框体着色
