CAD怎么将填充面转为多段线?CAD将填充面转为多段线教程?

时间:2022-08-25 来源:网络 人气:

大家好,CAD其参数化绘图功能能够帮助您减少修订时间,确保一切协调有序、迅速。我们可以通过命令,把文字转为线条,也可以将面转为线条,这样可以方便后续的操作,新手不知道如何操作的话,本次就来介绍一下CAD怎么将填充面转为多段线的

方法/步骤

第1步

在CAD作图中,我们经常会遇到这样的处理:

将CAD填充面的边界转为多段线

在这里给大家介绍三种方法:

下面先说最简单的。

CAD中将填充面转为多段线

第2步

如图:有多个填充面。

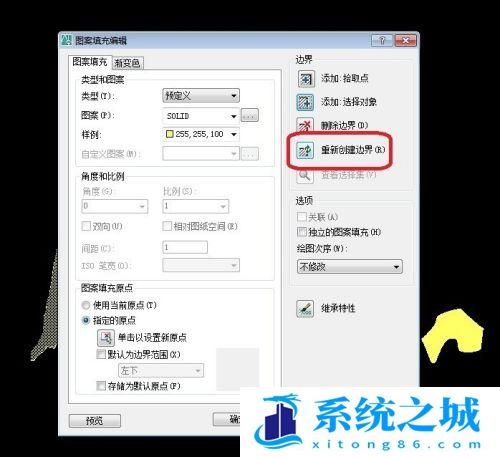

最简单的方法就是双击填充面

重新创建边界。

CAD中将填充面转为多段线

第3步

如果有很多个填充面,一个一个地转就有点麻烦了。

所以,我在网上下载一个批量转换插件就可以了。

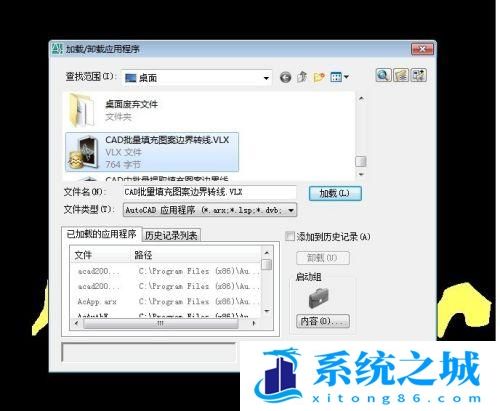

输入命令:APPLOAD 加载插件。

CAD中将填充面转为多段线

第4步

加载完成后:输入hatch-pl

选中要转的填充面就可以了

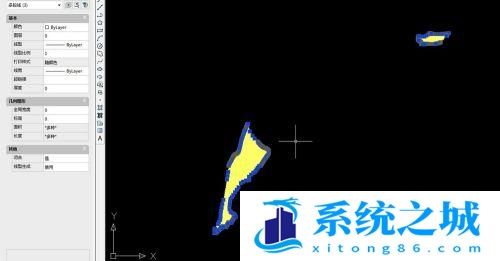

如图:转换完成。

CAD中将填充面转为多段线

第5步

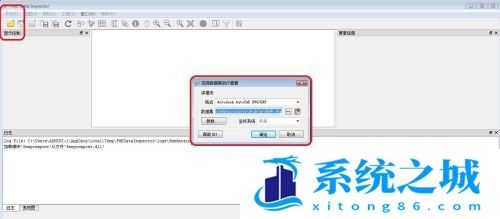

除了上面的方法,还可以用FME转

将数据加入FME

如下图:

CAD中将填充面转为多段线

第6步

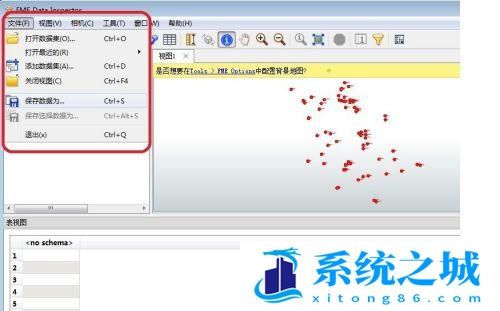

再点击右上角文件,将数据导出来。

保存为Esri Shape格式

这样就导出了填充面的边界线了。

可以通过ARGIS或者mapgis转成cad就OK了。

CAD中将填充面转为多段线
