大家好,CAD其参数化绘图功能能够帮助您减少修订时间,确保一切协调有序、迅速。我们可以通过CAD的功能对图形进行任何操作,还能够使用命令让图形形态发生变化,其中使用频繁的是倒圆角,那么今天就来看看CAD倒圆角的常用使用方法吧!

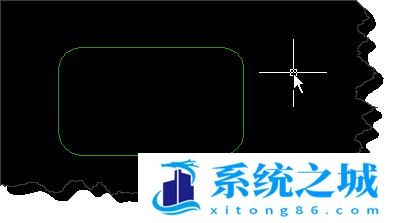

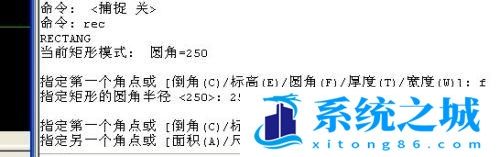

在绘制矩形的时候,直接可以设置矩形圆角,在命令行中输入REC,空格后输入F后可以直接设置圆角的半径大小。
但这个设置的话给矩形的四个角同时设置相同半径的大小。

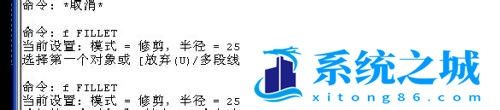

如果我们只想对矩形的一个角进行倒角的话,怎么操作呢?输入F空格,在输入半径后,直接点击矩形的两边即可。
这个就可以达到我们想的效果。

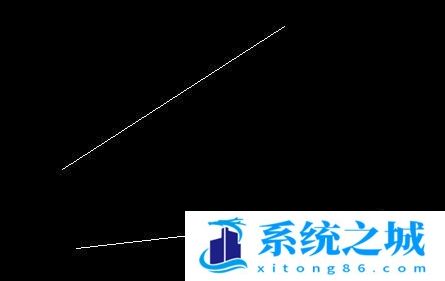

下面我们看如何给两直线倒圆角,如图所示,我们看两个倾斜的直线。如图所示,我们将两条非平行的直线进行倒角

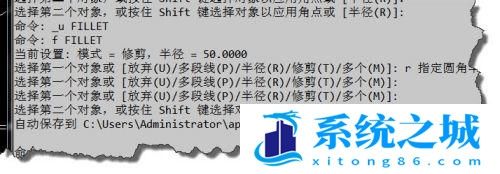

我们同样的可以使用F命令达到这样的倒圆角的效果。在命令行中输入倒角半径。

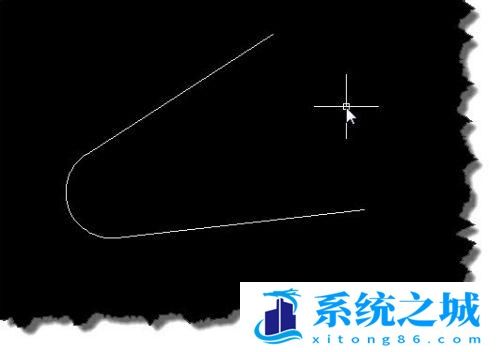

这时候我们会得到如图的效果。记住倒角如果太大是不会成功的哦。

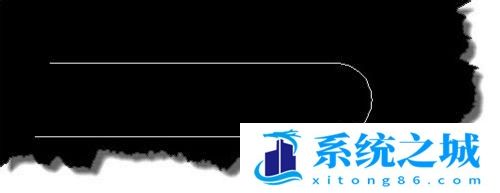

这里需要注意的是如果是两根平行线的话,我们可以将倒角的半径设置为0,就可以快速做圆弧连接了。
