大家好，在景观设计CAD绘制过程中，涉及公园、居住区等设计项目中较多用到汀步，绘制汀步需要快速。 这是汀步布置完成之后的效果，可见数量很大，所以CAD怎么快速绘制汀步呢？
方法/步骤
第1步

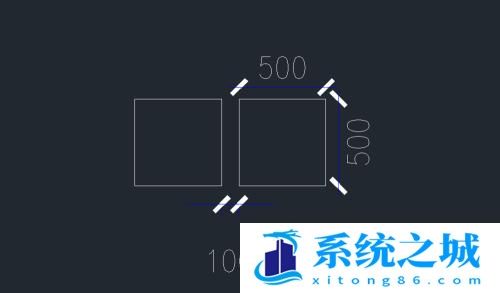

首先明确该场地所适用的汀步尺寸及汀步与汀步之间间隙，我采用的尺寸为500x500，间隙为100。
第2步

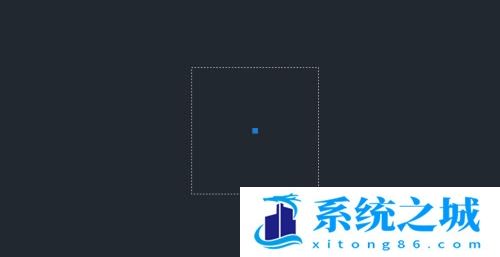

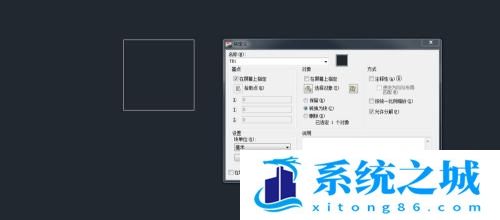

将需要的尺寸的汀步绘制为块，选中，按快捷键'B'，会出现块定义的界面，输入名称，以简洁为好，我的命名为“TB1”
第3步

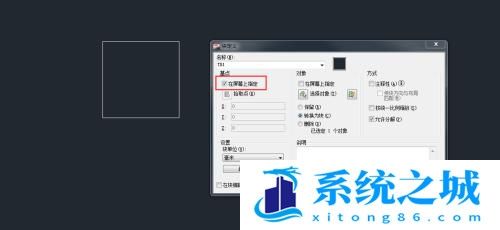

勾选“在屏幕上指定”，因需要通过道路中心线来进行绘图，所以指定的基点以块的中心点为好。
第4步

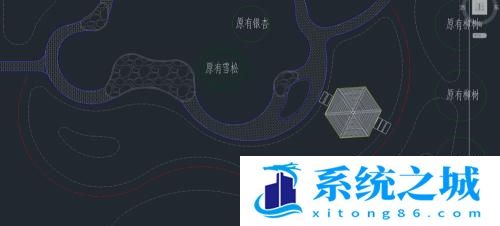

绘制中心线，如图中红色点划线
第5步

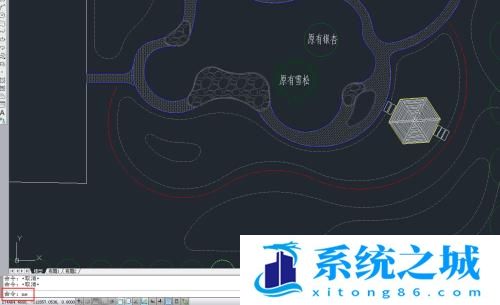

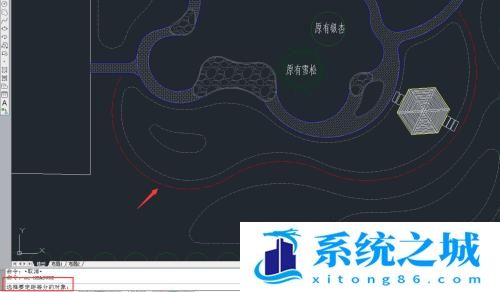

输入“ME”命令，确定，选择定距等分的对象，即图中箭头所指线

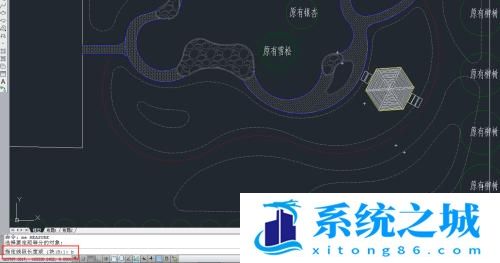

指定线段长度或快B,我们输入“B”,确定

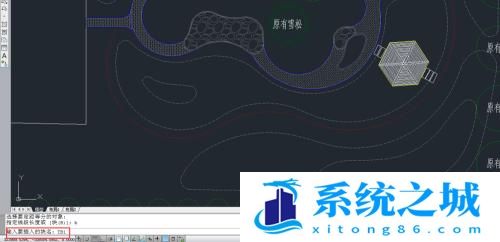

输入插入的块名，即输入刚才的汀步的块名：TB1，确定

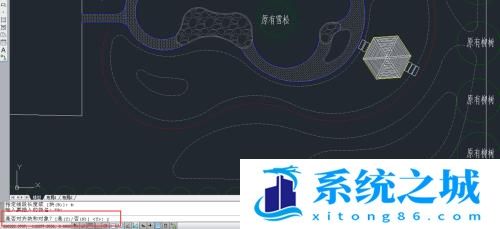

是否对齐块的对象，输入 Y,确定

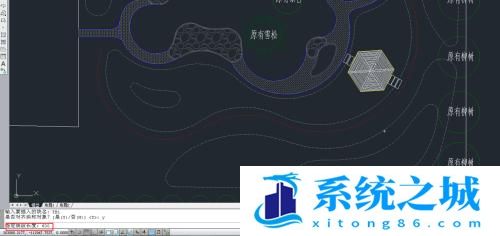

指定线段长度，因为我的块尺寸为500x500，汀步之间间隙为100，所以线段长度为600，确定
第6步

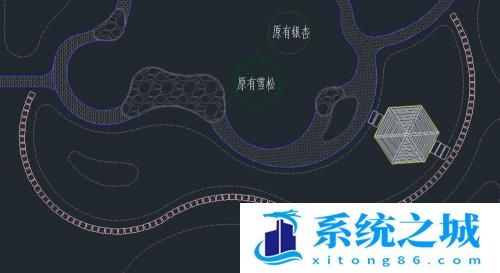

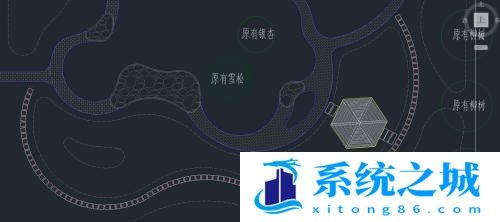

之后，汀步即可绘制完毕。
