齿轮及链轮几何参数计算小软件最新版下载

齿轮及链轮几何参数计算小软件最新版下载
  • 文件大小:506K
  • 界面语言:简体中文
  • 文件类型:EXE
  • 授权方式:免费安装
  • 软件类型:系统软件
  • 发布时间:2022-08-29
  • 运行环境:Windows All
  • 下载次数:3035
  • 软件等级:
  • 安全检测: 360安全卫士 360杀毒 电脑管家

系统软件简介

齿轮及链轮几何参数计算小软件最新版是一款实用的齿轮链轮几何参数计算软件。齿轮及链轮几何参数计算小软件官方版Z-齿数、P-链条节距、d-滚子直径这三个参数为用户提供的重要数据,后序参数为链轮设计参数可参照有关标准计算。齿轮及链轮几何参数计算小软件最新版操作也非常简单,没有太大使用难度。

基本简介

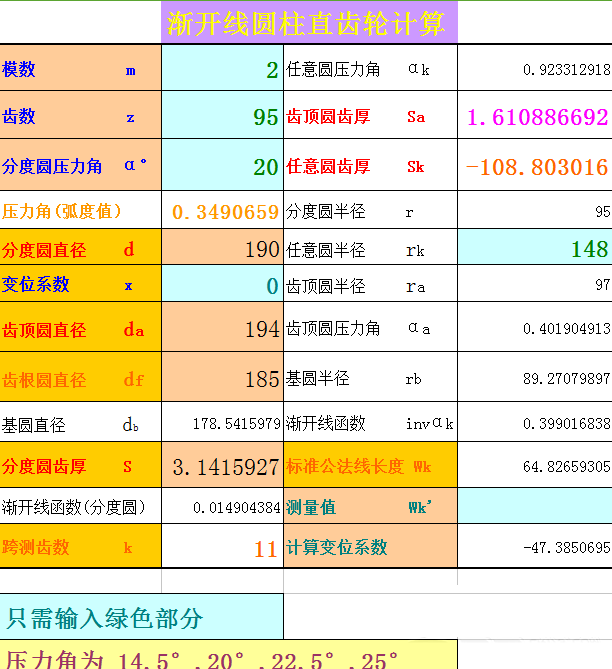

齿轮及链轮几何参数计算小软件最新版能够更强快速的帮你测算传动齿轮的相应数据信息。包含渐开线齿轮斜齿圆柱齿轮测算、螺旋齿轮几何图形规格测算、圆齿轮轴几何图形规格测算、涡轮蜗杆几何图形规格测算、各种各样传动齿轮及链轮几何图形主要参数测算工具软件链轮,测算,协助,链轮测算,链轮主要参数,齿轮参数。链轮是链条传动中的关键零件,链轮齿型、节距等与链条有关规格生产加工是不是恰当,将立即影响到链条的使用期限。

软件特色

齿轮及链轮几何参数计算小软件最新版有以下特色:

链轮的基本参数

l、Z-齿数,2、P-链条节距, 3、d-滚子直径,

4、d分一分度圆直径,5、d顶一顶圆直径, 6、d根一齿根圆直径,

7、一节距角 8、Q一压力角,R一齿沟圆弧半径。

前三个参数为用户提供的重要数据,后序参数为链轮设计参数可参照有关标准计算。

软件亮点

齿轮及链轮几何参数计算小软件最新版有以下亮点:

链轮参数:

分度圆直径:d=p/sin180°/z p=节距可查表 z=齿数

齿顶圆(外径):D=p×(0.54+cot180°/z)

常用链轮节距:

3/8=9.525 1/2=12.7 5/8=15.875 3/4=19.05

3分 4分 5分 6分

分度圆直径:d=p/sin(180°/z)

齿顶圆直径:dmax=d+1.25p-d1

dmin=d+(1-1.6/z)p-d1

齿根圆直径:df=d-d1

注:p 链条节距

z 链轮齿数

d1 链条滚子直径

最简单的算法就是{? 分}=分度圆直径除与{齿数+2}

链轮型号:包含非标链轮(根据客户图纸定制),标准链轮(美标和公制)。

链轮常用材料:C45

链轮常用加工方法:淬火处理,表面发黑处理。


链轮齿数选用的一般原则:

19 齿或以上

一般用于中高转速、正常工作条件下运行的主动链轮。

17 齿

只用于小节距主动链轮。

23 齿或多过23齿

推荐用于有冲击的情况。当速比低时,用高齿数链轮可以大大减少i链节的转动量、链条的拉伸负荷和轴承的负荷。

链轮设计:

对于节距12.7-38.1标准链条的链轮各厂家己采用

标准滚刀在滚齿机上生产。加工时,用户只需提供链轮齿数、节距和滚子直径即可生产。链轮设计按GBl244-85设计。非标准链轮在用户提供必要数据的基础上,要做如下计算:分度圆直径:d分=P/sin180度/Z=P·K, P-节距,K-齿数系数可查表。

齿沟圆弧半径:Rmin=O.505d, d=滚子直径。压力角? Qmin=l20度-90/2; Qmax=140度-90/2。一般选用Qmax。齿面圆弧半径Remin=O.008d;(Z·Z+180);Remax=O.12( Z·Z+2)。一般选用Remax。齿面圆弧半径的位置Do在 d分一0.2P圆周上。齿沟分离量 S:机加,Smin=0.08d;非加,Smin=O.04P。一般选用机加齿沟分离量。节距角a=360/Z。齿厚:单排为内节内宽的0.95,双排为内节内宽的0.93。

齿顶圆可根据作图来决定,也可在分度圆的基础上加0.85一0.95倍的滚子直径。以上数据是链轮设计的重要参数。
